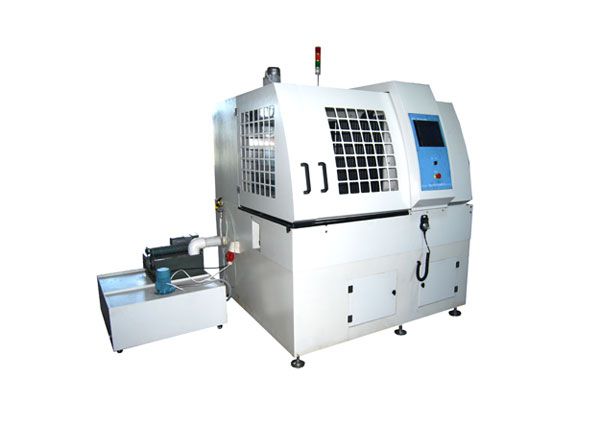

ZDQ-450金相自动切割机
![](/uploads/img1/20230209/63e4bcc3e3120.jpg!600X.jpg)
本机是一种PLC自动控制的金相试样切割机, X,Y,Z方向自动精确控制,智能切割可根据材料硬度变换进刀量,达到最快切割效果,切割速度变频控制,具有非常高可靠性和控制能力,具有;㈠、电子手轮、自动随意转换,㈡、触摸屏显示各种切割数据,㈢、精确定位,㈣、摆动切割、连续切割、往复切割、变速切割、四种功能切割方式,切割时能根据材料的硬度变换切割速度,达到快速切割的目的,切割钢材实体圆柱切割速度可达每分钟15毫米。为了方便切割室清洗和主轴电机安全,我们采用了机、电分离;切割室安全防护罩上具有超大的观察视窗,使使用者便于观察样品的切割全过程;切割室内安装了LED照明灯,实现对整个切割室所用区域的有效照明 ;切割室内的换气风机可保证切割时产生的各种蒸汽和烟雾的高效流动排出,增加了工作室内明亮和清晰度;设计更人性化,运用了人机工程学原理.最大特点:噪音低,操作方便,外形美观,使用安全.是实验室制样必备设备之一。
机体形式;立式。主要有上部(安全罩),中部(机架),右滑门,侧开门,下部机架(电气箱、工具箱),夹具、冲洗龙头,冷却水箱(独立)组成。
采用变频电机直连切割片,无极调速,简明的设计,坚固的结构,直接驱动提供了电动机与切割片之间的动力传递,并确保高效率、低噪音、最低限度的维护以及更长的使用寿命。
专为大型工件的大容量切割而设计ZDQ-450使维护机器零件和处理大型工件变得更加容易。滑动门和铰链门使您拥有更多的空间以及无限制的进出,从而能更加方便的将大型工件装载在合适的位置。也可以从上前左三个方向都可以将工件送入切割室。
工作区域采用全封闭式结构,并有透明防护罩,供切割时观察.配有冷却水箱专供储存冷却液,切忌使用自来水作为冷却液.切割工作完成后,用左边冲洗龙头,冲洗室内垃圾并关闭安全门。
二.主要技术参数
1、手动/自动可自行选择
三轴联动,10寸工业触摸屏控制;另外可切换到操作手柄手轮;
2、砂轮片直径:Ø450X3.5XØ32;
3、切割进给速度:0-15毫米/分(用户根据需要可修改设置速度);
4、工作台尺寸:550x650 mm(毫米)(x*y);
5、Y轴最大行程距离;450(毫米);
6、Z轴最大行程距离;250(毫米);
7、X轴最大行程距离;150(毫米);
8、最大切割直径;170(毫米);
9、夹具:开口300毫米;
10、冷却水箱容积; 200升;
11、变频电机;7.5kw,转速;100-3000r/min转/分,电源;380V,50HZ;
12、外形尺寸;长×宽×高=1500x1450x1900毫米
13、机体形式;立式;
14、重量;约2200(kg);
15、供电:三相五线380V 50HZ :A,B,C,N
三、配备主要附件
1、一套环保除尘装置
2、两把扳手
3、一件废料箱
4、两片450X3.5X32切割片
5、五瓶环保型冷却润滑液
