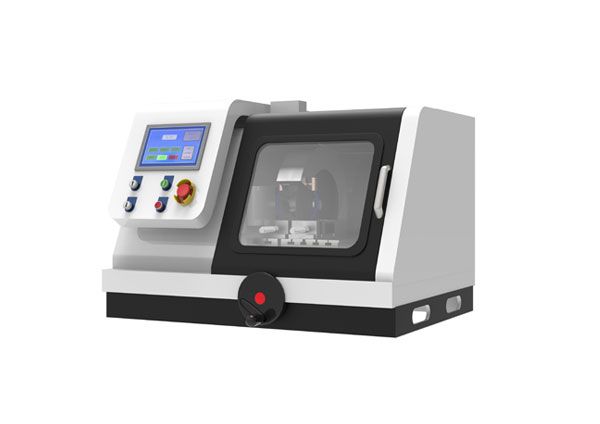

ZQ-80全自动金相试样切割机
![](/uploads/img1/20230209/63e4b41169e44.jpg!600X.jpg)
一、概述
本型切割机是由机身、电控箱、切割室、电机、冷却系统、切割砂轮片等部件组成。本切割机不但可以切割直径为80mm(管件)以内的圆形工件,还可以切割高80mm、深200mm以内的长方形试样。该机通过冷却系统对试样进行冷却,以防止试样在切割过程中过热而烧坏组织。本机还可以因切割不同的试样而对切割速度进行设定,从而提高了切割试样的质量。该机分手动切割和自动切割。大容积的切割室,更便于切割者使用,是大专院校、工厂企业金相试验的制样设备之一。
二、技术指标
1、钢壳体 | 8、封闭式切割 | |
2、超大切割室 | 9、取样结束切割刀自动复位功能 | |
3、手动/自动双重切割方式 | 10、切割前可预调进刀速度 | |
4、屏显式控制系统,直接选择切割速度 | 11、主机、冷却系统一体式 | |
5、自动2通道冷却系统,避免试样块烧 | 12、工作台Y向移动行程200mm | |
6、实时跟踪显示进刀深度(液晶数显) | 13、进刀行程任意设定(0-140mm) | |
7、模式化编程更适合批量切割取样 |
| |
技术规格 | ||
切割室外壳 | 钢板 | |
最大切割直径 | 80mm(管材) | |
进刀深度跟踪 | 液晶数显 | |
切割台尺寸 | 280X310mm | |
切割片规格 | 300X2.5X32mm | |
夹持台规格 | 左右虎钳式夹具 | |
切割方式 | 手动/自动 | |
送给方式 | 任意调节(手,自两用) | |
切割速度 | 0-3mm/s,自动切割方式可以选择:间歇式切割(金属工件)、连续切割(非金属工件)、前进后退式切割 | |
进刀距离 | 任意设定(0-135mm) | |
复位方式 | 自动复位 | |
冷却系统 | 自动(水冷通道) | |
水箱容量 | 60L | |
主轴转速 | 2100r/min | |
电机功率 | 2.2KW | |
机台形式 | 台式 | |
外形尺寸 | 950×880×600mm | |
电源 | 380V AC3相,需客户使用25A以上空开,不得使用民用插头。 | |
重量 | 210KG | |
标准配置 | ||
主机 | 一台 | |
冷却系统 | 一套 | |
随机工具 | 一套 | |
推进夹具 | 一套 | |
金相专用切割片 | 一片 | |
技术文件 | 说明书一份、合格证一份、保修卡一份 | |
其他 | ||
特殊工件可定做:圆盘夹具、齿条夹具、万能夹具 |
