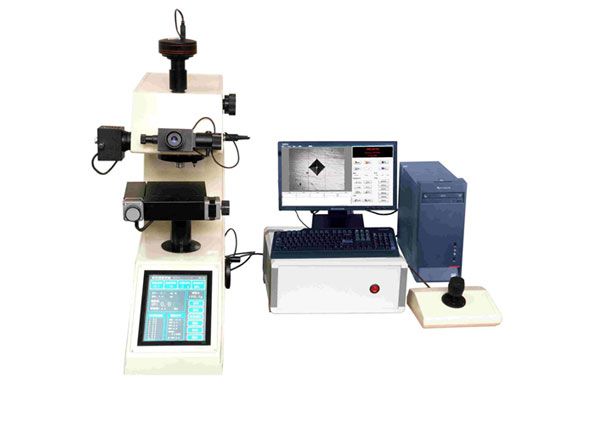

HVS-1000AT/EOS100B半自动显微维氏硬度测量系统
![](/uploads/img1/20230210/63e5e0b0f3f47.jpg!600X.jpg)
摘要:
HVS-1000AT/EOS100B半自动显微维氏硬度测量系统,集成了光学成像、机械位移、电子控制、数字成像、图像分析、计算机处理等多种当前专业技术,通过计算机主机实现对显微维氏硬度计和自动载物台的控制,并将硬度压痕数字化成像在计算机屏幕上,再通过自动读数、手动读数等手段,准确测量金属及部分非金属材料及各种膜层、镀层的显微硬度、硬化层深度、膜层厚度、两点间距等。还可拍摄金属表面形貌并进行固定倍率打印等。这一系统,突破了传统硬度的测试方式,实现了高精度、高重复性的硬度测试,是材料分析的重要设备。
产品介绍:
1、HVS-1000AT数显自动转塔显微维氏硬度计,通过液晶屏显示结果,并可显示与设置测试标尺、试验力、压头类型、保荷时间、换算单位等;
2、采用8寸触摸屏和高速ARM处理器,显示直观,人机互动友好,操作简便;运算速度快,数据库巨量存储,数据自动修正,并提供数据折线报表;
3、机身使用优质铸铁一次浇铸成型,配合以汽车烤漆处理工艺,外形圆润美观;
4、蜗轮蜗杆升降系统较好的提高测试稳定性以及测试精度,测试完成后无需再次对焦;
5、配置了自动转塔功能,高清测量和观察-双物镜组合,结合内置长度编码器的高清测微目镜,实现了压痕对角线的一键测量,较好地减少了人为操作干扰与读数误差;
6、便捷数控系统,可自动进行全硬度标尺的单位转换;
7、可设置硬度值的最大值和最小值,当测试值超过设定范围时,发出报警音;
8、具有软件硬度值修正功能,可以在一定范围内直接对硬度值进行修正;
9、具有数据库功能,对试验数据自动进行分组保存,每组可保存10个数据,可以保存2000个以上数据;
10、具有硬度值曲线显示功能,直观显示硬度值的变化;
11、CCD图像处理系统,另可选配努氏压头,进行努氏硬度测量;
12、配置无线蓝牙打印机,并可通过RS232、USB接口输出数据;
13、精度符合GB/T4340.2-2018 ISO6507-2 和美国ASTM E384。
技术参数:
型号 | HVS-1000AT / EOS100B |
硬度值 | 5-5000HV |
维氏标尺 | HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1 |
试验力 | 0.09807、0.2542、0.4903、0.9807、1.961、2.942、4.904、9.807N |
试验力选择 | 通过转动试验力变换手轮进行试验力选择,当前试验力显示在屏幕上 |
加载控制 | 自动(加载/保荷/卸载) |
保荷时间 | 1—99秒(1秒为增量) |
测试模式 | HV/HK |
试件最大高度 | 110mm |
压痕中心至机壁距离 | 110mm |
光学测量系统物镜 | 10×(观察),40×(测量) |
光学测量系统总放大倍数 | 100×(观察),400×(测量) |
光学测量系统测量范围 | 200μm |
光学测量系统分度值 | 0.025μm |
X-Y自动载物台台面尺寸 | 130X120毫米 |
X-Y自动载物台最大行程 | 45X45毫米 |
X-Y自动载物台最小步距 | 小于1微米(0.001MM)(或2微米,可选) |
X-Y自动载物台重复定位 | 小于3微米 |
X-Y自动载物台移动速度 | 可调 |
X-Y自动载物台控制方式 | 手动控制、电动控制、计算机控制 |
光源 | 12V/20W |
光源亮度 | PWM调光 |
节能模式 | 10分钟不用后自动进入待机模式 |
电源 | 220V, 50Hz |
整机功耗 | 100W |
总尺寸 | 500×330×560mm |
重量 | 50kg |
产品配置单
序号 | 名称(规格) | 数量 |
1 | 砝码轴 | 1根 |
2 | 砝码 | 6只 |
3 | 电动十字试台 | 1只 |
4 | 薄片夹持台 | 1只 |
5 | 平口夹持台 | 1只 |
6 | 细丝夹持台 | 1只 |
7 | 螺丝刀 | 1把 |
8 | 内六方扳手 | 2支 |
9 | 调节螺钉 | 4只 |
10 | 小水平仪 | 1只 |
11 | 数显测微计 | 1只 |
12 | 显微维氏硬度块:高、中 | 各1块 |
13 | 大小V 形块 | 各1块 |
14 | 备用保险丝(2A) | 2只 |
15 | 灯泡12V20W | 1个 |
16 | 电源线 | 1根 |
17 | 产品合格证 | 1份 |
18 | 产品使用说明书 | 1份 |
19 | 装箱单 | 1份 |
20 | CCD摄像头 | 1只 |
21 | USB加密狗 | 1只 |
22 | 控制专用连接线 | 1根 |
23 | 电动平台控制箱 | 1个 |
24 | 摇杆 | 1个 |
25 | 数据连接线 | 1根 |
26 | 品牌电脑 | 1台 |
27 | 测量软件 | 1套 |
以上为标准配置,实际产品以实物为准!
